型號 | TG13-01 | TG13-02 | TG13-03 |
直徑 | φ31.8mm | ||
螺紋類型 | SM1(1.035”-40)內螺紋 | ||
螺紋長度 | 一端3.5mm，另一端12mm | 一端3.5mm，另一端24mm | 一端3.5mm，另一端48mm |
材質 | 7075鋁合金 | ||
重量 | 10.7g | 14.0g | 20.9g |

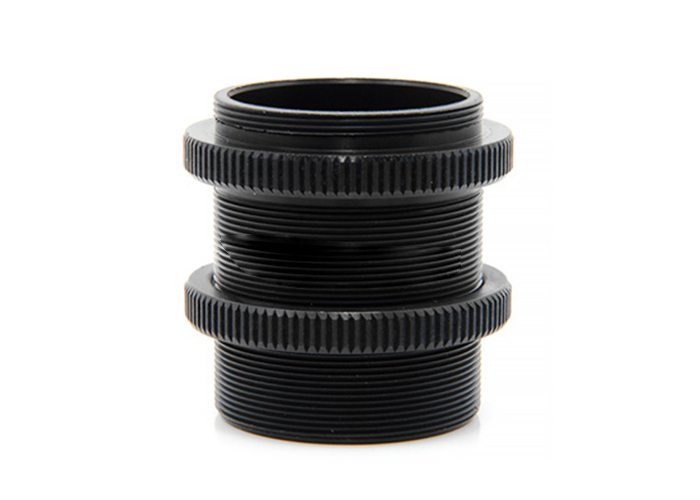

透鏡套管連接件SM1螺紋轉接件套筒
產品特性
1、內螺紋連接件，應用于套管套筒與其它光機組件的連接。

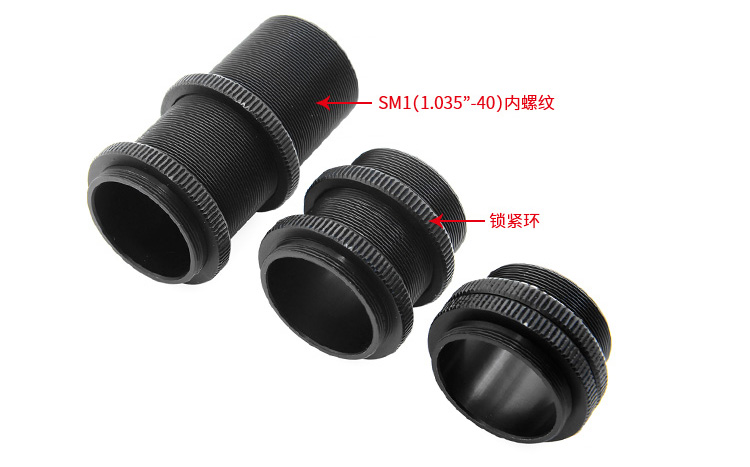

2、連接件帶有SM1(1.035"-40)外螺紋。
3、一端3.5mm短螺紋段。
4、一端長螺紋段，可優化附接到其上的組件的位置和角度。
5、附帶1個可移旋轉鎖定環，在完成調節后可固定附接上的組件。

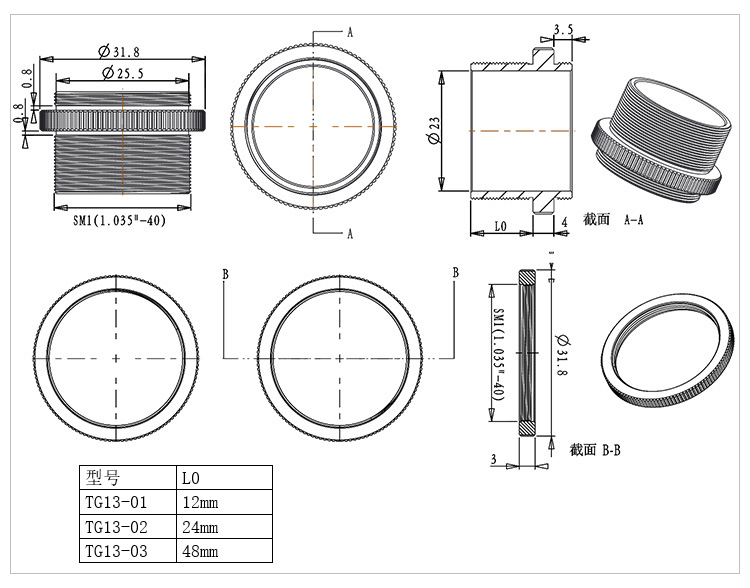

產品尺寸圖
TG13系列設計用于兩端連接兩個帶SM1外螺紋的透鏡套管組件。一端固定螺紋長度3.5mm，另一端有不同長度可選，且附帶1個鎖定環，在完成調節后可固定附接上的組件，從而限制SM1螺紋組件的外螺紋深度。

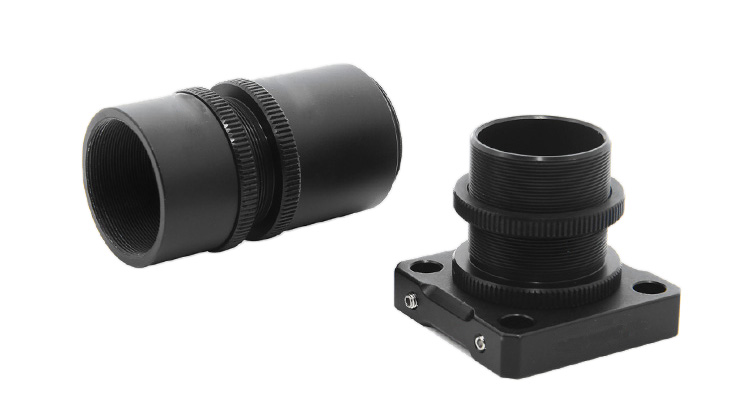

耦合轉接件螺紋安裝到透鏡套管或其它螺紋組件上，使組件可以在旋轉的情況下接合，可優化附接到其它的組件上的位置和角度。
