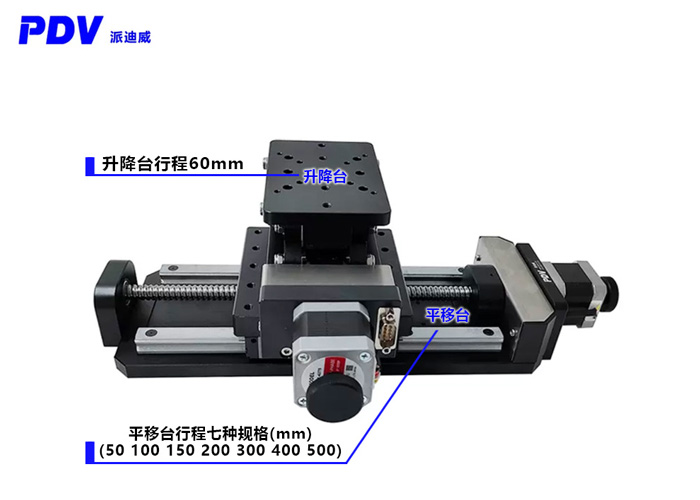

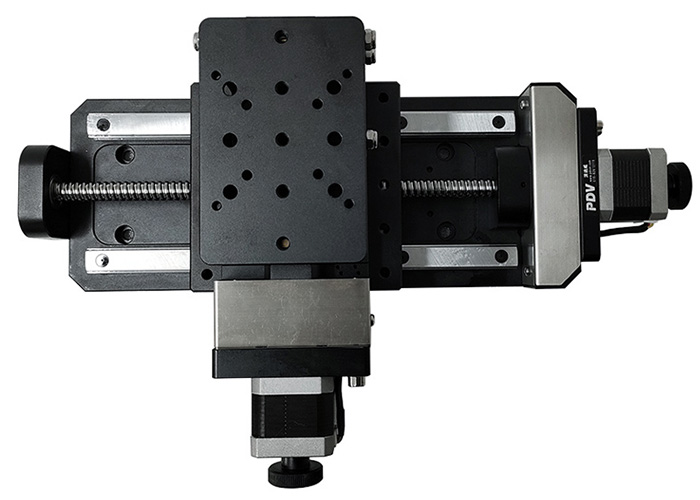

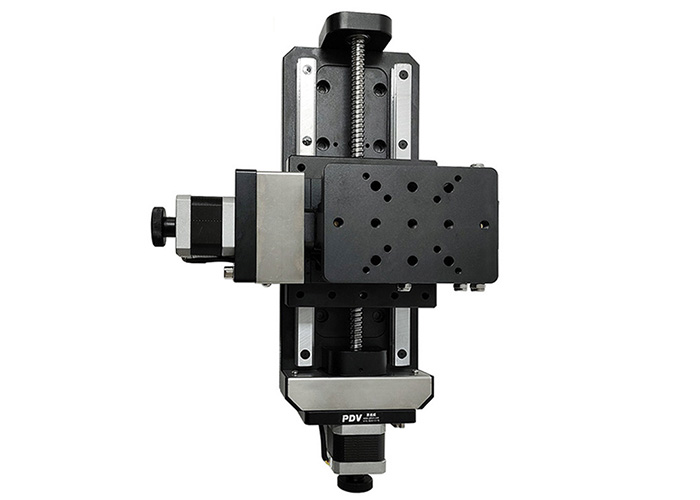

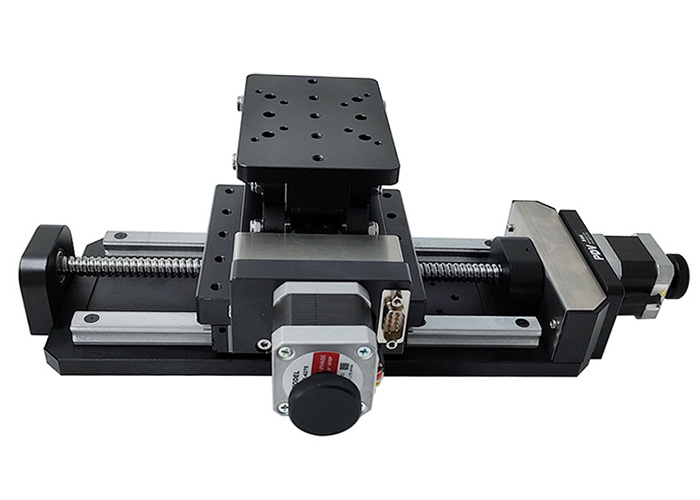

電動升降臺PT-GD401、電動平移臺PT-GD140G組成二維電動位移臺。
| 產品型號 | PT-GD401 |
| 行程 | 60 mm |
| 臺面尺寸 | 120mm×80mm |
| 驅動機構 | 精研絲杠副 |
| 導軌形式 | 滑動導軌 |
| 步進電機(1.8°) | 42BYG |
| 主體材料 | 鋁合金 |
| 表面處理 | 陽極氧化發黑 |
| 中心承載 | 5kg |
| 重量 | 1.15kg |
| 調整量 | 5μ（無細分） |
| 0.25μ（20細分） | |
| 速度 | /sec |
| 重復定位精度 | 10μ |
| 空回 | 4μ |
| 丟步 | 3μ |
產 品 型 號 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 | |
結 構 參 數 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm |
臺面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | |
螺桿規格 | 精密滾珠螺桿（導程4 mm） | 滾珠螺桿（導程5 mm） | ||||||
導軌 | 精密線性滑塊導軌 | |||||||
步進電機(步距角) | 42（1.8°） | 57（1.8°） | ||||||
主體材料 | 鋁合金 | |||||||
表面處理 | 陽極氧化發黑 | |||||||
臺面中心負載 | 30 kg | 50 kg | ||||||
平臺自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | |
精 度 參 數 | 8細分分辨率 | 2.5μm | 3.125μm | |||||
速度 | 20mm/sec | 40mm/sec | 50mm/sec | |||||
重復定位精度 | 5μm | |||||||
定位精度（選配光柵） | 8μm | |||||||
直線度 | 5μm | 6μm | 8μm | |||||
運動平行度 | 10μm | 15μm | 20μm | |||||
俯仰 | 25″ | 50″ | 60″ | |||||
偏擺 | 20″ | 25″ | 30″ | |||||
回程間隙 | 2μm | |||||||
丟步運動 | 3μm | 5μm | ||||||
附 件 描 述 | 可加裝失電制動功能(Z) | |||||||
可加裝光柵尺(G) | ||||||||
可換裝伺服電機(D) | ||||||||
可加裝防塵罩(F) | ||||||||
產品不含控制器，控制器單獨訂購
精密型電動升降臺(剪式): PT-GD401
產品特性：
■標配步進電機，公司的ZD-KZ系列運動控制器可對其實現自動化控制
■升降臺系采用剪型升降支撐，雙導軌五軸過定位機構，保證運動平穩,承載大，壽命長
■采用精密研配絲杠驅動，運動舒適，可以任意升降且空回小
■步進電機和絲桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小。
■電動升降臺平放使用，可與其他種類臺子組成多維電動調整臺
■具有限位功能，初始零位功能 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制。

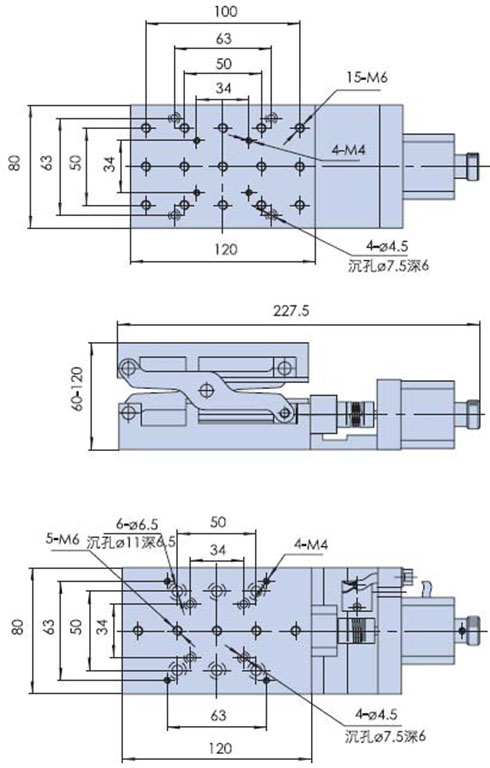

PT-GD401尺寸圖：
高精度電動平移臺：PT-GD140G
產品特性：
※導軌采用精密線性滑塊導軌（方形，整體與底板連接），運動舒適，承載大，適合單軸重載或多軸組合使用
※精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
※可換裝伺服電機，光柵尺做閉環控制，實現高速重載
