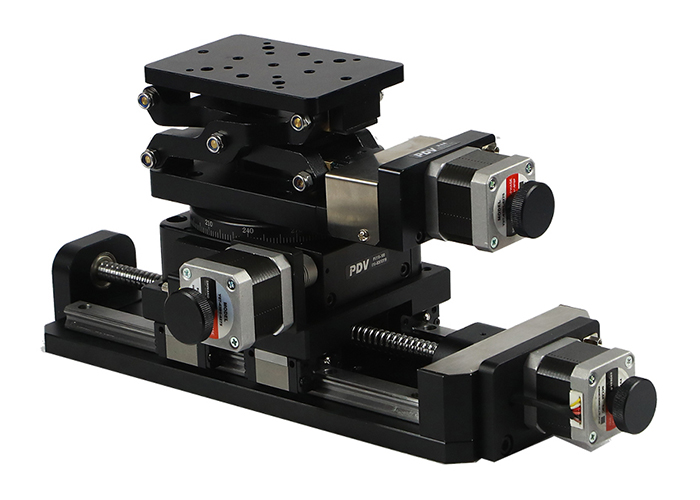

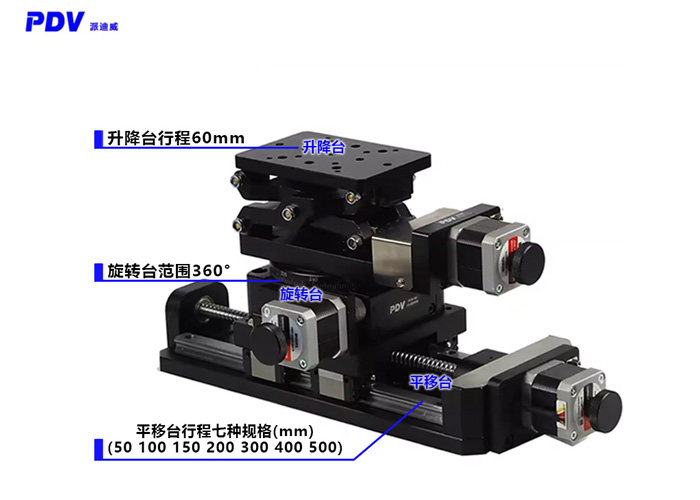

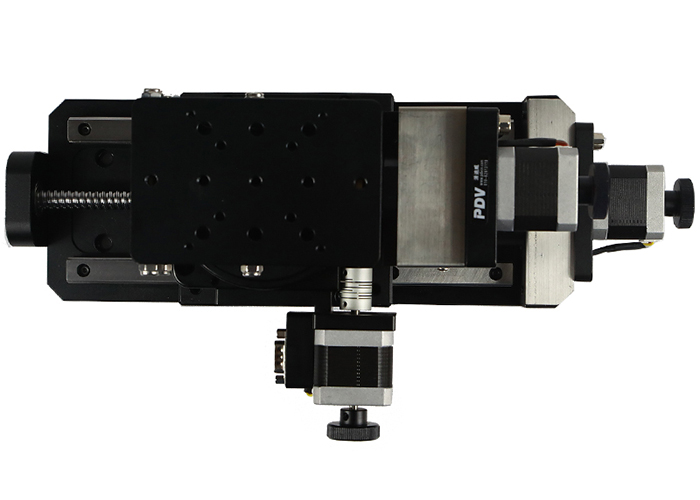

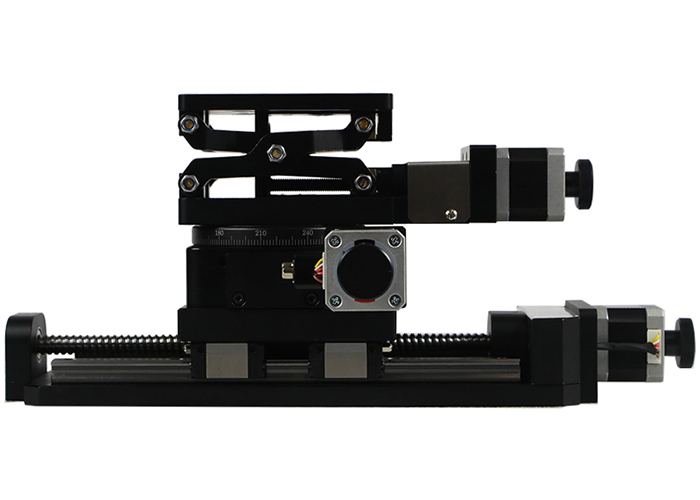

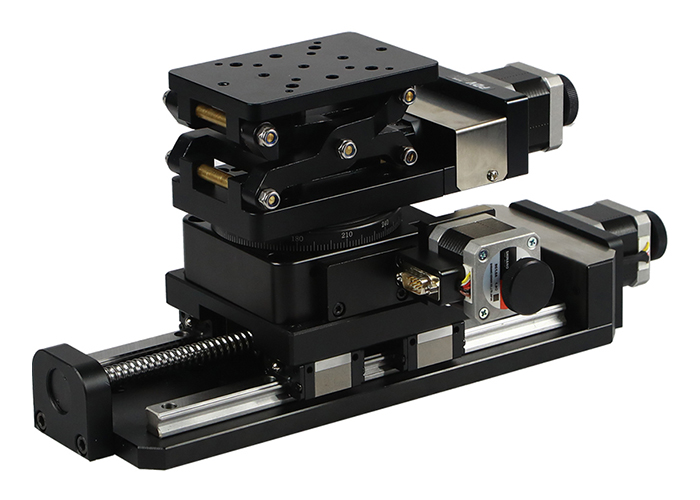

產 品 型 號

PT-GD140G-50

PT-GD140G-100

PT-GD140G-150

PT-GD140G-200

PT-GD140G-300

PT-GD140G-400

PT-GD140G-500

結

構

參

數

行程

50 mm

100 mm

150 mm

200 mm

300 mm

400 mm

500 mm

臺面尺寸

120×120mm

120×120mm

120×120mm

120×120mm

120×120mm

120×120mm

120×120mm

螺桿規格

精密滾珠螺桿（導程4 mm）

滾珠螺桿（導程5 mm）

導軌

精密線性滑塊導軌

步進電機(步距角)

42（1.8°）

57（1.8°）

主體材料

鋁合金

表面處理

陽極氧化發黑

臺面中心負載

30 kg

50 kg

平臺自重

2.8kg

3.4kg

4.5kg

5.2kg

6.3kg

7.2kg

8.3kg

精

度

參

數

8細分分辨率

2.5μm

3.125μm

速度

20mm/sec

40mm/sec

50mm/sec

重復定位精度

5μm

定位精度（選配光柵）

8μm

直線度

5μm

6μm

8μm

運動平行度

10μm

15μm

20μm

俯仰

25″

50″

60″

偏擺

20″

25″

30″

回程間隙

2μm

丟步運動

3μm

5μm

附

件

描

述

可加裝失電制動功能(Z)

可加裝光柵尺(G)

可換裝伺服電機(D)

可加裝防塵罩(F)

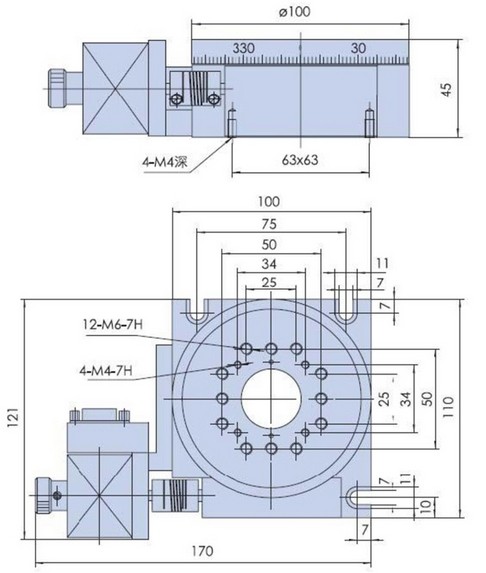

產品型號

結

構

描

述

角度范圍

360°

臺面尺寸

φ100mm

傳動比

180∶1   90:1

驅動機構

蝸輪和蝸桿機構

導軌形式

軸承

步進電機(1.8°)

42BYG

主體材料

鋁合金

表面處理

陽極氧化發黑

中心承載

45kg

重量

1.7kg

精

度

描

述

分辨率

0.01°（無細分）

0.0005°=1.8″（20細分）

速度

25°/sec

重復定位精度

0.005°=18″

定位精度（選配光柵）

0.01°=36″

端跳精度

15μ

空回

0.005°=18″

偏心

5μ

丟步

0.005°=18″

平行度

80μ

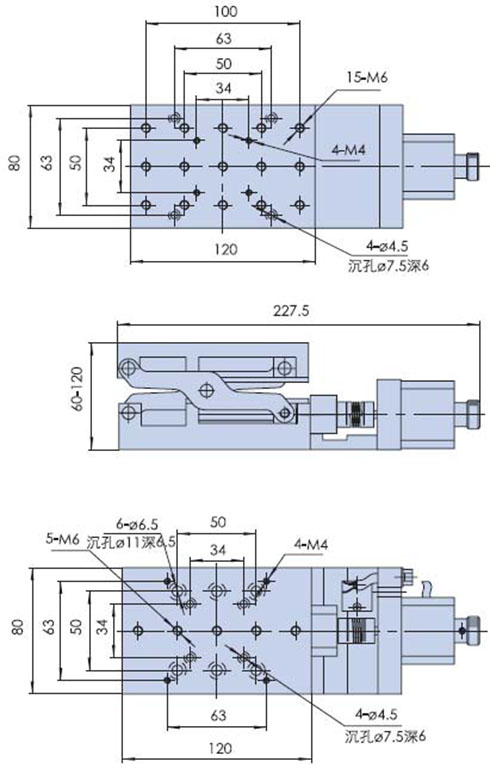

產品型號

PT-GD401

結

構

描

述

行程

60 mm

臺面尺寸

120mm×80mm

驅動機構

精研絲杠副

導軌形式

滑動導軌

步進電機(1.8°)

42BYG

主體材料

鋁合金

表面處理

陽極氧化發黑

中心承載

5kg

重量

1.15kg

精

度

描

述

調整量

5μ（無細分）

0.25μ（20細分）

速度

/sec

重復定位精度

10μ

空回

4μ

丟步

3μ
