| Model number | PJ110-10 | PJ110-15 |
| Angle range | ±10° | ±15° |
| Surface size | 65×65mm | |
| Transmission ratio | 352∶1 | 252∶1 |
| Rotation center height | 75 mm±0.2 mm | 50 mm±0.2 mm |
| Drive mechanism | Worm gear and worm mechanism | |
| Guide rail type | Cross roller guide rail | |
| Stepper motor (1.8°) | 42BYG | |
| Main materials | Aluminum alloy | |
| Surface treatment | Anodizing to achieve blackening effect | |
| Centering and grounding | 5kg | |
| Weight | 0.9kg | |
| Resolution | ≈0.005°≈18″（No segmentation） | ≈0.007°≈25″（No segmentation） |
| ≈1″（20 segmentation） | ≈1.3″（20 segmentation） | |
| Rotation center accuracy | 0.03 mm | |
| Speed | 7°/sec | 10°/sec |
| Repeatability positioning accuracy | ±4″ | |
| Positioning accuracy (optional with grating) | ±9″ | |
| Jogging | ±4″ | |
| Step loss | 3″ | |

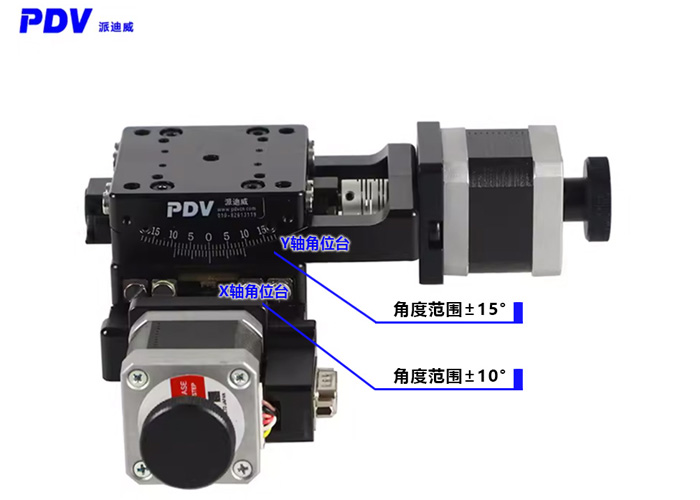

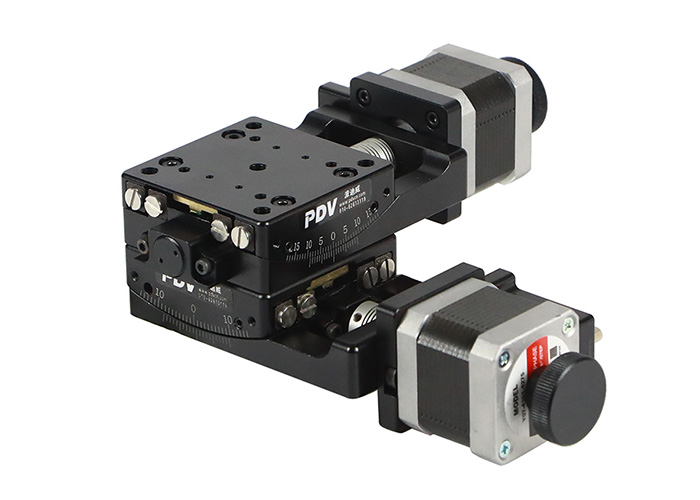

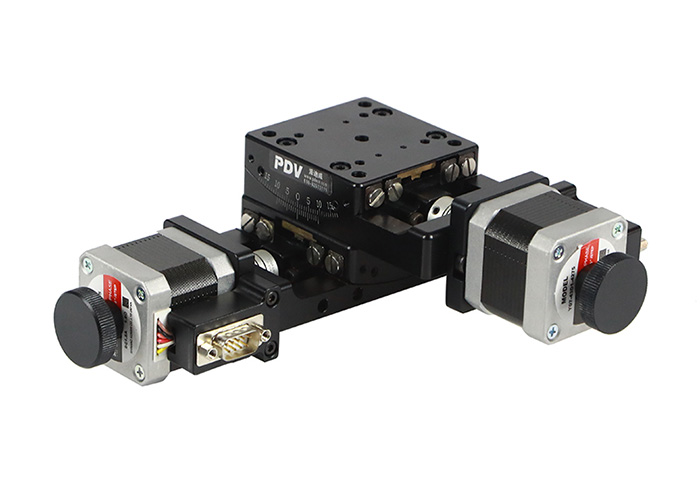

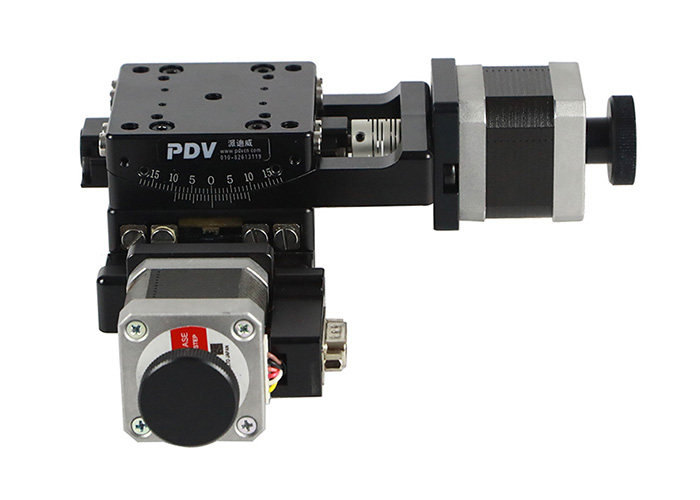

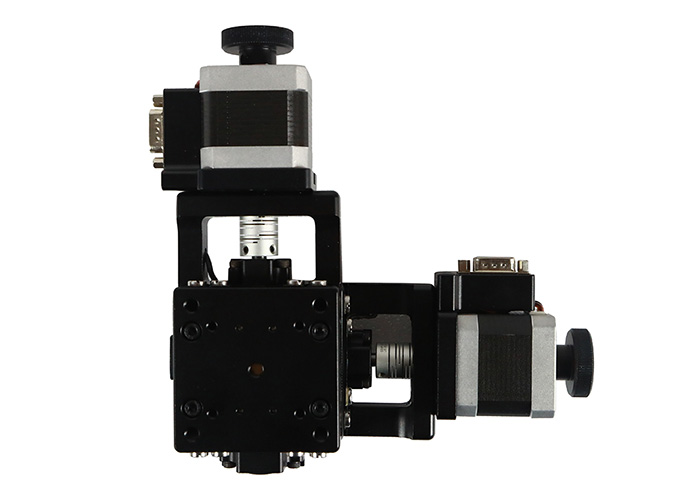

密型電動角位臺(蝸輪蝸桿): PJ110-15
特點：
■標配步進電機，公司的ZD-KZ系列運動控制器可對其實現自動化控制。
■旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長。
■采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小。
■設計精巧的消空回結構，可調整長期使用造成的空回間隙。
■特殊的結構設計保證了角位臺臺面低的偏擺和傾斜，使運動更加平穩。
■臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數。
■步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小。
■電動角位臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺。
■電動角位臺成對設計,可疊加,可單獨使用,兩種旋轉半徑精心設計,疊加后可繞一共點兩維正交旋轉。
■具有限位功能，初始零位功能 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和定制。

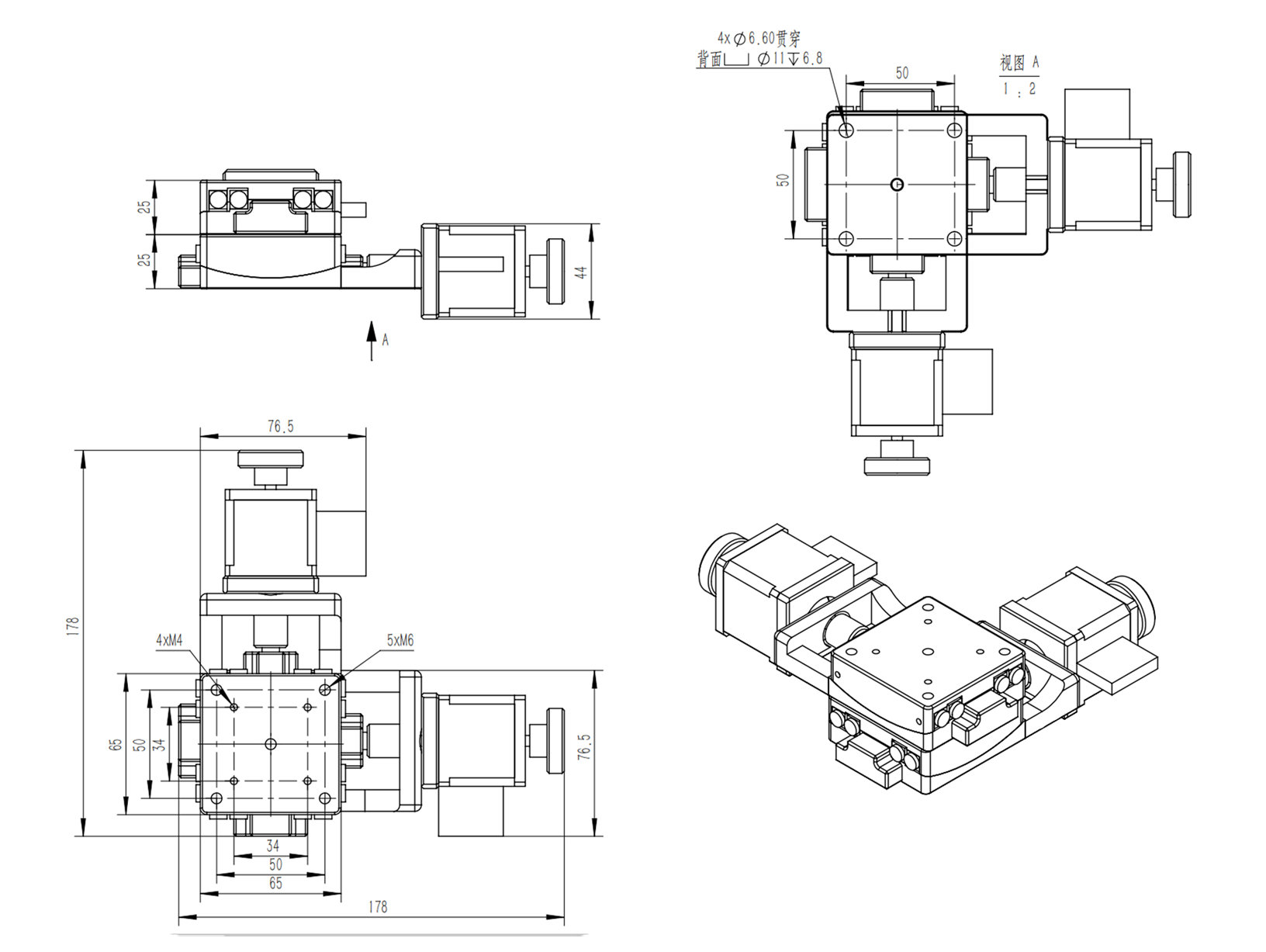

產品尺寸圖：
